Новости

Производство профиля верхнего листа поперечной балки рамы полувагона
Производство профиля верхнего листа поперечной балки рамы полувагона

Корытообразный (корытный) профиль по ГОСТ 5267.7-90

Шляпный профиль ПШ-10
Шляпный профиль ПШ-10

Оцинкованный профиль для обрешетки под перфорированный профнастил

Сортамент изготавливаемых гнутых С -образных стальных профилей от компании "Стальные грани".

C-образный гнутый профиль чертеж с размерами и обозначение

Часть размеров изготавливаемых профилей из ГОСТ 8282-83, остальные собственные разработки. Возможно изготовление профиля по чертежам и размерам заказчика. Дополнительно оказываем услуги по проделыванию отверстий в профиле, грунтование, оцинкование, порошковая покраска готовых изделий.

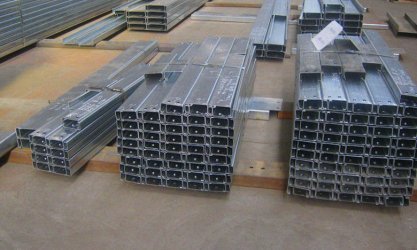

  оцинкованный С-профиль в размер по спецификации  Варианты С-профилей, несколько разных размеров

Изготавливаются из горячекатанных и холоднокатанных сталей, марки С235, С245, С255, С275, С345, 09Г2С, 10ХСНД, Ст3сп, Ст3пс, 08пс, 08Кп, 08ю и нержавеющих Aisi304.

Возможно изготовление из оцинкованных сталей, а так же дополнительное покрытие профиля - грунтованием или порошковой покраской в любой цвет по каталогу RAL.



Наименование Размер H в мм. Размер B в мм. Размер А в мм. Толщина S в  мм. Вес метра погонного (расчет массы) в кг.
30*20*8*1,5 30 20 8 1,5 0,882
30*30*8*1,5 30 30 8 1,5 1,121
40*40*8*1,5 40 40 8 1,5 1,479
41*41*10*2,5 41 41 10 2,5 1,605
50*40*10*1,5 50 40 10 1,5 1,646
55*55*10*1,5 55 55 10 1,5 2,063
66*66*17,5*3 66 66 17,5 3,0 4,961
65*32*8 65 32 8 1,0 1,089
1,6 1,682
70*60*15*1 70 60 15 1,0 1,685
80*50*24*4 80 50 24 4,0 6,233
100*25*10*2 100 25 10 2,0 2,449

100*50*15

100 50 15 1,0 1,765
1,2 2,103
1,5 2,6
100*50*15*2 100 50 15 2,0 3,403
100*50*15*3 100 50 15 3,0 4,913
100*60*15*3 100 60 15 3,0 5,39
100*80*15 100 80 15 1,2 2,675
1,5 3,315
2,0 4,357
3,0 6,344
100*80*35*5 100 80 35 5,0 11,528
120*50*15 120 50 15 1,2 2,293
2,0 3,721
3,0 5,39
120*55*18*5 120 55 18 5,0 8,984
130*50*20*3 130 50 20 3,0 5,867
140*68*20 140 68 20 2,0 4,77
2,5 5,883
150*50*15 150 50 15 1,2 2,609
1,5 3,196
2,0 4,198
3,0 6,106
160*50*20*3 160 50 20 3,0 6,583
160*60*20 160 60 20 1,2 2,961
2,0 4,834
3,0 7,060
180*60*18 180 60 20 1,2 3,152
2,0 5,152
3,0 7,537
160*60*32*4 160 60 32 4,0 9,922
160*68*20 160 68 20 2,0 5,088
2,5 6,281
160*80*25 160 80 25 3,0 8,252
4,0 10,748
5,0 13,118
170*68*20 170 68 20 2,0 5,247
2,5 6,479
200*80*20 200 80 20 1,2 3,724
2,0 6,106
3,0 8,968
4,0 11,702
200*68*20 200 68 20 2,0 5,724
2,5 7,076
200*60*15*3 200 60 15 3 7,775
200*68*20*3 200 68 20 3 8,395
225*80*20 225 80 20 1,2 3,963
2,0 6,503
3,0 9,564
4,0 12,497
240*80*20 240 80 20 1,2 4,106
2,0 6,742
3,0 9,922
4,0 12,974
250*100*30 250 100 30 3 11,591
4 15,2
5 18,683
270*80*20*1,2 270 80 20 1,2 4,392
270*80*20 270 80 20 2 7,219
3 10,637
4 13,928
300*80*20 300 80 20 1,2 4,678
2 7,696
3 11,353
4 14,882
300*100*25 300 100 25 1,2 5,155
2 8,491
3 12,545
4 16,472
300*60*50*5 300 60 50 5 19,08
320*80*20 320 80 20 1,2 4,869
2 8,014
3 11,83
4 15,518
320*100*25 320 100 25 1,2 5,346
2 8,809
3 13,022
4 17,108
350*80*25 350 80 25 1,2 5,251
2 8,65
3 12,784
4 16,79
350*100*25 350 100 25 1,2 5,632
2 9,286
3 13,738
4 18,062
360*80*20 360 80 20 1,2 5,251
2 8,650
3 12,784
4 16,79
360*100*25 360 100 25 1,2 5,728
2 9,445
3 13,976
4 18,38
400*80*20 400 80 20 1,2 5,632
2 9,286
3 13,738
4 18,062
400*100*25 400 100 25 1,2 6,109
2 10,081
3 14,93
4 19,652
400*160*50*3 400 160 50 3 18,985
400*160*60*4 400 160 60 4 25,694
410*65*30*4 410 65 30 4 18,062
550*65*30*4 550 65 30 5 22,514
По чертежам Выполним по Вашим размерам и чертежам Расчет массы или веса м.п. бесплатно



Если для Вас потребуется информация касаемо изготавливаемой продукции, а именно:

1. Чертеж профиля со всеми указанными размерами.

2. Справочные величины или геометрические характеристики.

3. Расчет нагрузок, в том числе на смятие.

4. Проектная поддержка в выполнении разделов КМ и КМД.

5. Расчет общей массы профилей

6. Предоставление полного коммерческого предложения, с указанием стоимости и сроков изготовления.



Вы можете обратиться к нашим специалистам, по удобному для Вас каналу связи.
